BM19A-MNUV模拟摄像生物显微镜



BM19A-MNUV模拟摄像生物显微镜

  • 型号:BM19A-MNUV
  • 价格:
  • 倍率:40X-1600X
  • 特性:采用行星式同轴粗微动调焦装置,调焦舒适平稳。
  • 目镜:WF10X/ф18、WF16X/ф11
  • 物镜:4X/0.10、10X/0.25、40X/0.65(弹簧)、100X/1.25(油、弹簧)
  • 观察头:三目观察头
  • 载物台:双层机械式 尺寸153X135mm 移动范围 80X75mm 游标格值0.1mm
  • 光源:220V科勒照明 亮度可调 卤钨灯泡 6V20W
  • 应用行业:可广泛应用于科研单位、工矿企业、医院、医疗卫生等行业。


BM19A-MNUV模拟摄像生物显微镜概述

模拟摄像生物显微镜BM19A-MNUV
BM19A-MNUV摄像生物显微镜是摄像生物显微镜BM19A-MN系统的升级版。由三目多用途生物显微镜和高清晰摄像系统,及显微图像管理软件组成的显微图像摄像系统,可在电脑显示器上实时显示显微图像,可单张、定时、连续采集显微图像,可对显微图像定倍缩放,叠加比例尺。适用于研究人员制作标准定倍定标显微图像、定倍定标图谱比对及论文发表。同时系统也可对所采集的图像内目标进行直线、折线、圆、角度、面积等多种测量,可为研究检验人员研究组织细胞形态,纺织纤维,农林牧种子形态,固体粉末及液体中微颗粒,薄膜微孔提供精确的分析检验数据。
显微镜主机采用机座一体化的设计,人性化的功能布局,符合人机工程学要求。优美的造型,优良的光学系统和可靠的操作结构使成像更清晰,操作更简便。光路系统具有二路光学输出,可作常规使用并提供同步影像输出,由系统配置的图像采集卡,在显示器同步完成调焦和即时采集显微图像,并由计算机对显微图像进行各种处理、编辑、保存和输出(连接多媒体教学示范、打印照片、email等)。
摄像生物显微镜BM19A-MN主要功能是可在电脑显示器上实时显微图像、可单张、定时、连续采集图像,并可对所采集的图像进行各种处理






BM19A-MNUV模拟摄像生物显微镜技术参数

 系统配置:


1.

主机显微镜

三目生物显微镜XSP-BM19A(参照XSP-BM19A技术参数)

2.

高级摄像接口

MCL(显微镜和摄像头连接接专用C接口)

3.

日本JVC摄像头

TK-C9201EC(1/3″彩色CCD/580Line/0.1Lux)

4.

图像采集系统

SLG-V110(高清晰度图像采集卡及图像处理软件包)

5.

图像测量管理软件

显微图像测量管理软件UV(软件程序和加密狗)

6.

微机和打印机(选购)

联想主流机(XP系统),佳能打印机(推荐)

一、显微镜主要参数:


1

平场目镜

WF10X/ф18、WF16X/ф11

2

消色差物镜:

4X/0.10、10X/0.25、40X/0.65(弹簧)、100X/1.25(油、弹簧)

3

总放大倍数

40X-1600X







二、日本JVC摄像头:
1、特点:
(1)、580线的超高分辨率
(2)、业界Yi流的信噪比52dB
(3)、3D数字降噪技术:3DNR
(4)、Zui高可达128X灵敏度
2、参数:


图像元件

1/3“ 高分辨率IT CCD, 440,000 有效象素

镜头接口

CS 接口, DC 驱动

S/N 信噪比

52 dB (AGC OFF)

水平分辨率

580 TVL

Zui低照度 <B&W 模式>

0.05 lx (F1.2, AGC HIGH, 50%), 0.025 lx (F1.2, AGC HIGH, 25%)
< 0.03 lx (F1.2, AGC HIGH, 50%), 0.015 lx (F1.2, AGC HIGH, 25%) >

白平衡

ATW (wide/narrow) / AWC / Manual

焦距调节模式

输出

PAL 复合视频:1.0V (p-p) 75ohms (BNC)

电源

220VAC-240VAC

10、可采集单场、单帧、间隔几帧、连续相邻帧的图像
四、显微图像测量管理软件:
图像测量管理软件UV提供了强大的图像处理功能和测量功能,可以采集显微图像,定倍定标,显示比例尺,适用于研究人员制作标准定标显微图像及论文发表。也可对所采集的图像内目标进行直线、半径、角度、面积、周长等多种测量。覆盖图像测量分析的几乎所有应用领域,包括生物医学制药、纺织纤维、化学化工、渔业养殖、农林畜牧、涂料染料、造纸印刷、食品加工、饮料酒业、金属材料、电子元件、摩擦学等领域。凡是与图像形态学有关的各种检测与分析:例如组织细胞形态学分析,固体粉末及液体微颗粒测量,化学工业中各种反应物粒子的形态分析等,都可以为研究检查人员提供准确的测量分析数据。并可对对显微图像进行各种处理、编辑、保存和输出(连接多媒体教学示范、打印照片、email等)。
1、主要功能:
①、显微图像的实时显示,单张采集、间隔采集、连续采集。
②、显微图像显示比例尺,适合制作标准图片或定标比对。
③、显微图像的任意倍数的放大缩小
④、网格功能,可在显微图像上显示网格线
⑤、显微图像的几何尺寸测量:直线、折线、半径、矩形、任意多边形的长度、面积、周长、角度、点
到直线垂直距离。测量单位可选:微米、毫米、厘米。计算测量精度:2um
⑥、显微图像的保存、可以多媒体、打印照片、EMAIL等多种方式输出。
2、辅助功能:
①、显微图像的色彩调节、优化
②、显微图像的显示大小调整
③、显微图像放大倍数查询
④、显微图像的区域选取、裁切
⑤、显微图像的文字标注
⑥、打开已保存的图像进行编辑
3、应用范围:
①、在生物医疗方面:可以对显微图像上细胞大小进行测量。
②、在金相组织方面:可通过对显微组织图像中具有代表特征的晶粒的粒径、粒距进行测量而初步判断等级。可以测量脱碳层、渗碳层深度。可以测量灰铸铁中石墨的长度,珠光体粗细、片间距、中碳钢、马氏体针长等。
③、纺织纤维:可以快速测量动物纤维、化学纤维、棉麻纤维的直径。可以对混纺产品每个纤维形态观察分析和直径测量,初步判断混纺纤维产品的纤维含量。
④、矿相岩相:可以测量显微镜下矿相组织结构的大小。
⑤、纹痕处理:可以对显微镜下的纹痕进行对比观测,通过对测量纹痕的几何长度,作出初步判断。
⑥、颗粒粒度方面:可以对化工原料、金属粉末、矿物粉末药剂等进行大小测量。
⑦、几何尺寸测量:可以测量显微图像的任意长度(如:颗粒直径、孔径、划痕宽度、纤维直径等)

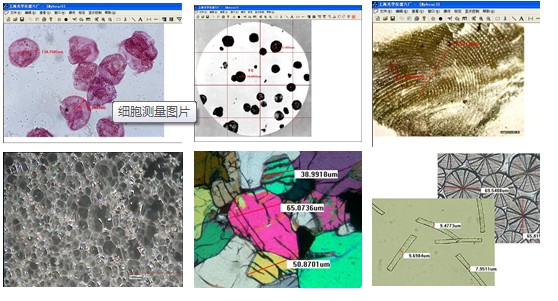

4、示例图谱及操作界面:



仪器成套性


序号

名称

型号

数量

单位

1.

生物显微镜

XSP-BM19A

1

2.

高级摄像接口

MCL

1

3.

日本JVC摄像头

TK-C9201EC

1

4.

图像采集系统

SLG-V110

1

5.

图像测量管理软件

UV(软件光盘、加密狗、标尺)

1

6

随机文件

装箱单、说明书、合格证

1

7.

微机和打印机(选购)

联想主流机(XP系统)、佳能打印机(推荐)

1

选购件:
1、粒度软件UV-G  :可对视场内的颗粒进行测量分析,并生成图文统计表。(详见分析软件栏目)
2、纤维软件CU系列:可测量纤维直径含量及截面。并生成图文统计报表。  (详见分析软件栏目)
