Ca2Mg6Zn3相出现了晶的网状形和晶界内的球状两种形貌正常吗?

2018-11-05

前篇回顾:可以从拉伸断口SEM照片中看出是受到正应力和切应力吗?

Q:

样品中出现Ca2Mg6Zn3相,但是有两种截然不同的形貌,一种是在晶界上的网状形,另一种是在晶界内的球状,我想知道为什么会出现同一种相,而截然不同的形貌。

SEM照片

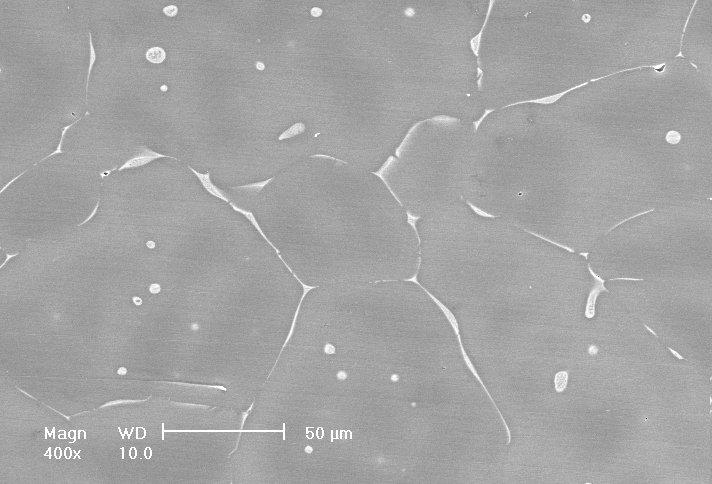

扫描电子显微镜拍摄的Ca2Mg6Zn3照片

A:

这好像不能算是两种形貌吧,如果在晶粒内部同时形成了球状及片状或针状第二相,可以算是形成了两种形貌不同的第二相。这张照片倒好像是晶界形成第二相后开始在晶粒内部也形成第二相。打个比方,有的合金在时效初期,第二相首先在晶界处析出;随着时效时间的延长或者时效温度的提高,晶粒内部也开始出现第二相析出。

我认为析出形貌与界面能有密切关系。晶内界面能低,晶界界面能与晶界类型有密切关系。

这个不叫两种不同的相,相的定义为物理、化学性质完全相同、成分相同的均匀物质的聚集态。所以你这个只能说是同一种相分布在不同的位置。一部分扩散到了晶界在晶界处形成网状析出,另一部分没有留在晶体内部呈球状析出。

二维的形态,不能说在晶粒中间的就是在晶粒内部,

照片拍的很清晰,很漂亮!首先比较同意楼上几位的观点,首先晶界由于其窄长的分布和较高的晶界能决定了这种相不可能呈现与晶内相同的形貌,而应该在晶界上析出沿晶界方向的网状析出;其次SEM仅仅是拍摄了一个平面的形貌,在实际晶粒里边这些相在三维方向还有伸展,当然晶界处的相也不会出现这种类似球状新貌,但是应该在三维方向也有一定的形状的。
我的一点点意见,希望对楼主有一定的帮助。

实在不好意思,我没有说明样品的状态。样品是铸态的,没有进行任何的热处理。

页面地址: http://www.instrubuy.com/1277-1277.html
