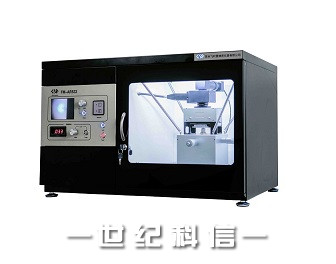

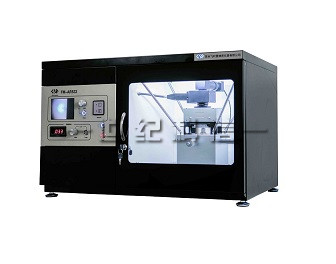

FM-AR532/AR785原子力拉曼一体机

整合了原子力显微镜与激光拉曼光谱仪

  • 光机电算一体化设计
  • 内置复消色差光学系统,同时清楚看到探针针尖和拉曼激光光斑
  • 不移动样品可以从相同的点同时采集AFM和拉曼数据,原位检测样品的各种形貌信息与化学信息,这样就确保了数据的一致性
  • 高通量的光信号收集和检测硬件保证采集每一点的信号和拉曼光谱
  • 扫描探头和激光耦合器集成一体,悬挂式防震,抗干扰能力强

产品介绍

一、简介:

FM-AR532/AR785是一台整合了原子力显微镜激光拉曼光谱仪的先进设备,是两者技术的完美结合。

可以分别利用原子力显微镜和拉曼光谱仪对纳米材料表面形貌、颗粒度、粗糙度和拉曼光谱性能进行表征、分析,从而对样品提供更加全面的信息。

这样的集成,能让用户极大的提高工作效率,将更多的时间用于数据采集和分析,而无需为繁琐的仪器操作而苦恼。

二、特点:

1、光机电算一体化设计。

2、内置复消色差光学系统,同时清楚看到探针针尖和拉曼激光光斑。

3、不移动样品可以从相同的点同时采集AFM和拉曼数据,原位检测样品的各种形貌信息与化学信息,这样就确保了数据的一致性。

4、高通量的光信号收集和检测硬件保证采集每一点的信号和拉曼光谱。

5、扫描探头和激光耦合器集成一体,悬挂式防震,抗干扰能力强。

三、应用:

纳米科技、物理、化学、药物学、材料科学、半导体研究、晶体研究、薄膜与聚合物研究、矿物学、地质学、分析科学等。

技术规格

原子力显微镜
名称参数
工作模式接触模式、轻敲模式,(可选配摩擦力、相位、磁力或静电力)
样品尺寸Φ≤90mm,H≤20mm
扫描范围XY向50um,Z向5um,(可选配XY向20um,Z向2um)
样品移动范围±10mm
扫描分辨率XY向0.2nm,Z向0.05nm
图像采样点256×256,512×512
光学放大倍数复消色差物镜10X(可选配20X)
光学分辨率1um
扫描速率0.6Hz~4.34Hz
扫描角度0~360°
扫描控制XY采用18-bit D/A,Z采用16-bit D/A
数据采样14-bit A/D、双16-bit A/D多路同步采样
反馈方式DSP数字反馈
计算机接口USB2.0
运行环境运行于Windows98/2000/XP/7/8操作系统
激光拉曼光谱仪
FM-AR532FM-AR785
激光波长532±0.05nm785±0.05nm
激光连续输出功率>500Mw(50-600mW连续可调)
激光波长稳定性<0.05nm
激光功率稳定性<2%(两小时内)
激光器寿命>10000小时
拉曼漂移范围50-4000cmˉ¹
光谱分辨率<3cmˉ¹
动态范围8000:1
积分时间17毫秒-100秒
线性度>99.8%
数据传输速率完全传输到内存,使用USB2.0每次7毫秒
操作系统WindowsXP /7 /8
自动寻峰支持
拉曼数据库3000多种常见数据(选配),支持升级
开发式拉曼数据库支持
拉曼数据导入导出支持
分析软件Raman Analysis 2
